接下來就讓我們一起走進這臺科魯茲的發動機艙。我們拆的是一輛科魯茲 09款 1.8 SE AT車型，裝備一臺排氣量1796毫升的直列四缸自然吸氣發動機。平時我們形容一臺發動機的性能主要看的是功率和扭矩，這臺發動機的廠商標稱性能為在6200轉/分鐘下輸出最大功率為103千瓦（約143馬力），在每分鐘3800轉時輸出最大扭矩為177牛米。從參數上看這臺發動機的性能在同級別中屬于比較強的。
科魯茲拆車講解

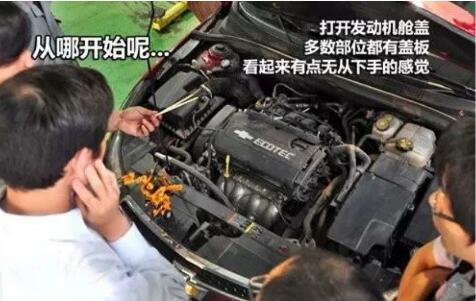

打開發動機艙蓋，我們首先看到的是標有“ECOTEC”字樣的塑料裝飾蓋。ECOTEC是目前通用旗下主要的發動機系列，目前國內比較常見的有1.6L、1.8L、2.0L和2.4L等排量，這一系列是由通用集團德國的歐寶部門開發，不同于以往美國發動機技術較為落后的傳統，ECOTEC系列發動機采用了當今主流的高效技術，成為通用小排量車的主力動力系統。
科魯茲拆車講解

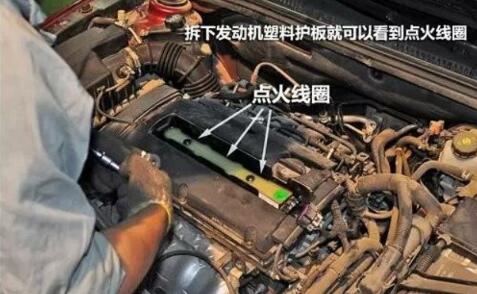

揭開塑料保護罩，我們就可以看到發動機的點火線圈（點擊即可了解）。點火線圈是產生點火能量的裝置，它將電能傳遞給火花塞，火花塞會在缸內產生高壓的電火花，從而點燃壓縮的油氣混合氣。技術較老的發動機多采用一個單獨的點火線圈，然后由分電器向不同的汽缸分配電力，電能通過高壓線從分電器傳輸?shù)交鸹ㄈ?，在這個過程中電能會有所損失，導致發動機效能有所下降。因此現在主流發動機都采用每缸獨立的點火線圈，也就是說一臺四缸發動機就有四個點火線圈，保證了控制更精確，能量損失更小。
科魯茲拆車講解

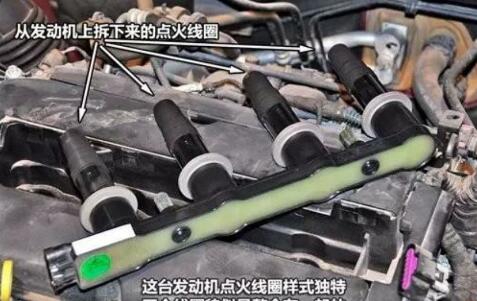

從圖中我們可以看到科魯茲發動機的點火線圈。不過有一點令人不解的是，這臺發動機的點火線圈是四個一組的整體，如果有一個點火線圈出現問題，豈不是要整個更換？
科魯茲拆車講解
科魯茲拆車講解

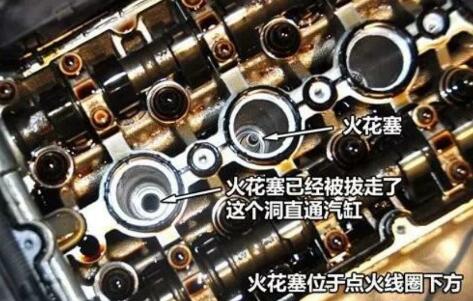

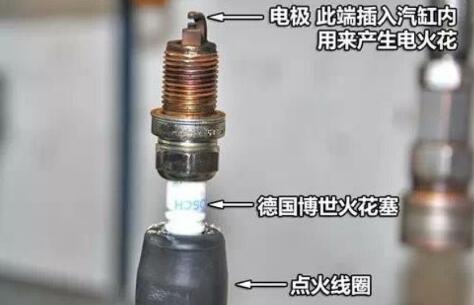

位于點火線圈下面的就是火花塞，在發動機內火花塞是像下圖這樣插在點火線圈上。關于火花塞有這么幾個重要指標，首先是材質，現在主要有最普通的鎳錳合金火花塞，好一些的有鉑金火花塞、白金火花塞和銥金火花塞等。不同的材質主要影響的是火花塞的壽命，但是對于性能的提升并不是很明顯。另外一個指標是所謂的“熱值”更多汽車知識請關注：飛哥學車，熱值的高低代表其散熱快慢，數值越大則散熱越快(或稱為火花塞越冷)，不同的發動機要求使用的火花塞不同，一般而言，小汽車行駛速度快，壓縮比高，需用熱值高(散熱快)的火花塞。

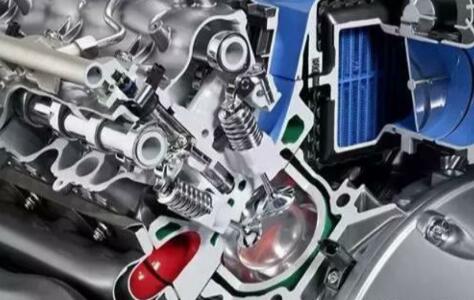

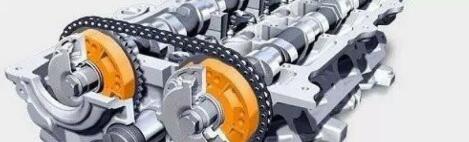

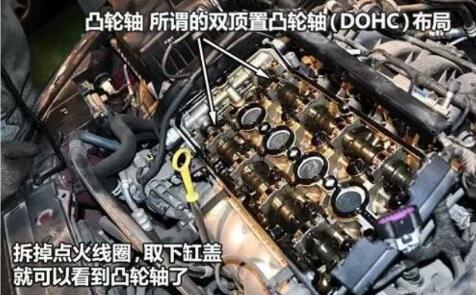

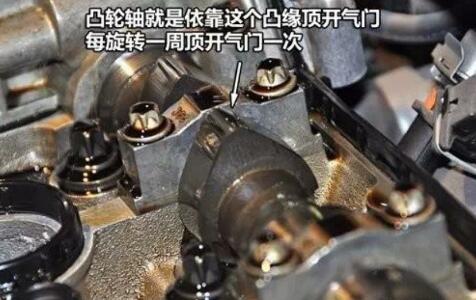

打開缸蓋之后，我們就可以看到這臺發動機的凸輪軸部分。凸輪軸是用來控制氣門開閉的部件，通過上面的突起來向下推氣門。目前主流發動機都采用了圖中這種雙頂置凸輪軸（DOHC）設計，這句話有兩個意思：凸輪軸頂置以及雙凸輪軸。頂置凸輪軸是相對于側置凸輪軸而言的，早期發動機的凸輪軸都在發動機側面靠下的位置，凸輪軸和氣門之間通過一根長長的金屬桿連接，這樣的缺點是在高速運行中連桿可能產生一定的形變，因此速度和精確性都不能保障，頂置凸輪軸由于不需要很長的連桿因此解決了這個問題。
雙凸輪軸是相對于單凸輪軸而言的，現在仍然有不少車型采用單頂置凸輪軸（SOHC）布局，就是一根凸輪軸同時控制進氣門和排氣門，而DOHC布局則是用兩根凸輪軸分別控制進氣門和排氣門，理論上說這種設計更有利于對進排氣的精確控制，但通過對SOHC布局的靜心調教也能獲得很好的效能。
科魯茲拆車講解
科魯茲拆車講解
現在我們來復習一下可變氣門正時和升程技術。首先要搞清楚“正時”和“升程”不是一個概念，可變氣門正時是根據發動機的轉速改變氣門開啟和關閉的時間，而可變氣門升程是根據轉速改變氣門開啟的角度。科魯茲的這臺1.8升發動機只具備可變氣門正時技術，而氣門的升程是不可變的。
科魯茲拆車講解

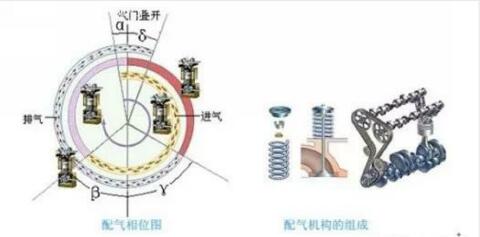

我們知道，普通汽油發動機有進氣、壓縮、做功和排氣四個沖程，這里要注意一個細節，那就是氣門的運動總要有一個提前量和延后量。舉個例子，進氣門不是在活塞運動到上止點的時候才開啟進氣，而是在離上止點還有一小段距離的時候就開啟了，然后進氣門也不是在活塞運動到下止點的時候關閉進氣，而是在活塞到達上止點之后并開始往下運動一小段距離后才關閉，排氣門也有同樣的特點。
科魯茲拆車講解
為什么會出現這種情況呢？原因很簡單，活塞的運動速度是很快的，而相對來說從氣門開啟到氣體開始運動是有一段時間的，適當增加一點提前量和延后量可以提升進排氣的效率。但是這里有一個問題，發動機每分鐘2000轉和每分鐘6000轉的工作環境是有很大差異的，每分鐘6000轉就意味著每秒鐘100轉，如此快的速度顯然需要更大的氣門提前角，而普通的凸輪軸肯定不能滿足所有轉速下的進氣效率，因此可變氣門正時系統就誕生了。
科魯茲拆車講解

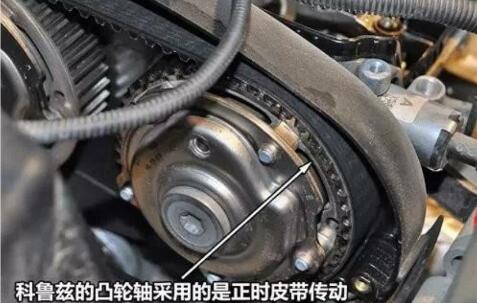

科魯茲發動機的可變氣門正時系統就是在凸輪軸的鏈輪里加上一個設備，簡單來說它的工作原理就是當發動機轉速變化時，ECU就自動地將機油壓向進氣凸輪軸驅動齒輪內的小渦輪，這樣，在壓力的作用下，小渦輪就相對于齒輪殼旋轉一定的角度，從而改變進氣門開啟的時刻，達到連續調節氣門正時的目的。
科魯茲拆車講解

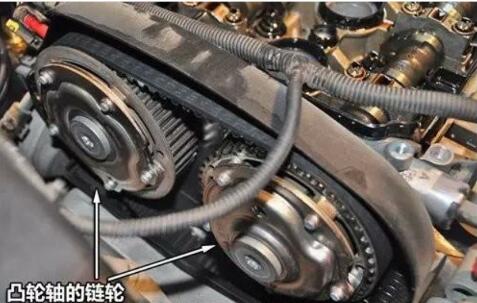

從圖中我們可以看到，科魯茲1.8升發動機的凸輪軸鏈輪是被包裹起來的，里面就是液壓機構，目前某些號稱具備可變氣門正時技術的發動機可能只是進氣門有可變功能，而從圖中可以能看出這臺發動機的進排氣凸輪軸都具有可變氣門正時功能，這樣以來正時調整的范圍更大，效率也更高。

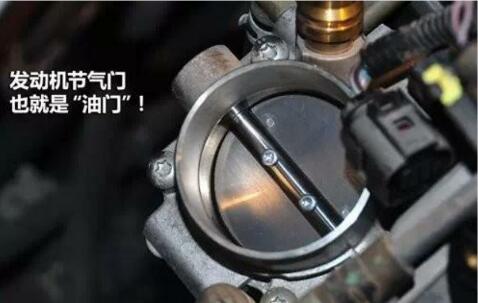

看完了配氣機構，最后讓我們看看發動機的進氣部分?，F(xiàn)代汽車所謂的“油門”其實跟汽油并沒有什么太大的關系，油門踏板連接的是節氣門，也就是說我們所能控制的是發動機的進氣量，根據進氣量的大小再決定噴油量。在科魯茲上，駕駛員腳部油門的動作會通過電信號ECU，再由ECU控制節氣門的開啟，然后通過裝在進氣管中的空氣壓力傳感器或空氣流速傳感器計算氣缸的進氣量，所得數據傳送至發動機電子控制單元（ECU），再由ECU計算后控制電磁閥噴射適量的燃油。
科魯茲拆車講解

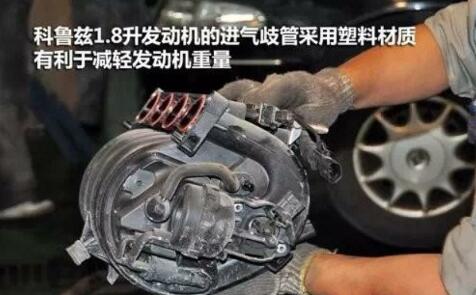

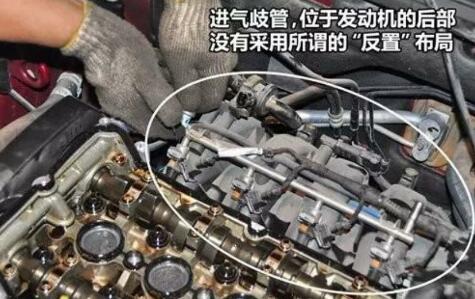

新鮮的空氣通過節氣門后就來到進氣歧管，進氣歧管是負責將空氣輸送到每個汽缸的管道。與很多發動機不同，科魯茲的進氣歧管采用的是塑料材質，由于進氣歧管不像排氣歧管那樣需要忍受高溫，所以用塑料材質可以有效降低發動機的重量。值得一提的是，科魯茲這臺1.8升發動機采用了VIM可變進氣歧管系統。
科魯茲拆車講解

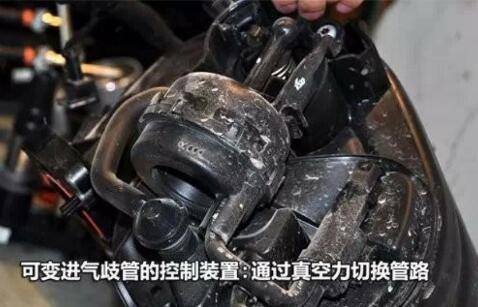

在這個進氣歧管中其實是有兩套管路的，發動機低速運轉時，空氣沿著直徑較小并且比較彎曲的進氣歧管進入汽缸，細長的進氣歧管能夠進氣速度，使進氣量增多；而在高轉速時進氣量大增，就需要切換到直徑更大且路程較短的進氣歧管，使得進氣更加順暢。
科魯茲拆車講解
科魯茲拆車講解

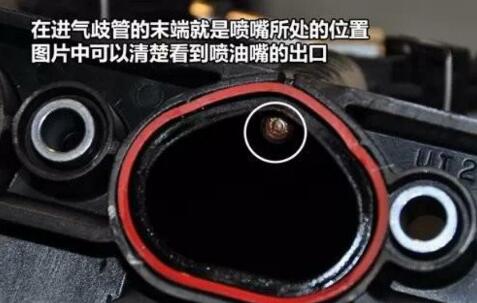

當新鮮空氣到達進氣歧管的末端時，就要開始與燃油混合了。當今多數發動機都是多點電噴發動機，也就是每個汽缸都有獨立的噴油機構，汽油和空氣在汽缸外混合形成油氣混合氣，然后再吸入汽缸內。相對來說現在有一種更為先進的缸內直噴技術，噴油嘴直接設置在汽缸內，汽油和空氣在汽缸內混合，燃油經濟性有一定提升，但目前缸內直噴技術的問題在于對油品的要求比較高，后期使用成本也比較高。
科魯茲拆車講解

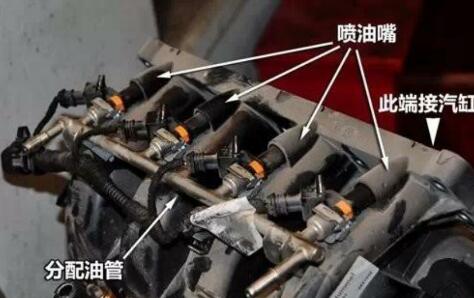

噴油嘴是一個由電磁控制的閥門，噴孔的中間有一個閥針堵住噴孔，當需要噴油時，電腦發出脈沖電信號，電磁線圈通電，吸開閥針行程一個小出口，有壓力的燃油就通過這個小出口以霧狀的形式噴出，噴油量的多少依靠電磁線圈通電時間的長短決定。
