曲軸位置傳感器用于檢測發動機轉速、活塞上止點和曲軸的轉角，這些參數是計算混合氣空燃比和進行點火調節的主要控制參數。曲軸位置傳感器將這些參數以信號形式發送給發動機電控單元，如果曲軸位置傳感器發生故障，信號無法觸發電子點火器（或ECU）工作，將導致發動機沒有點火指令，也不會噴油，此時發動機就不能啟動（著車）。
安裝位置

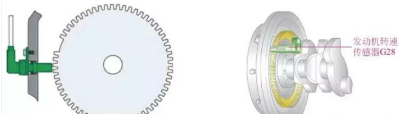

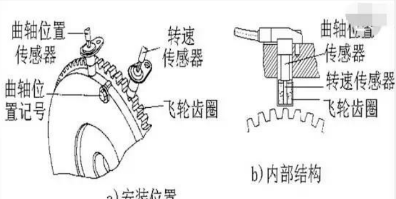

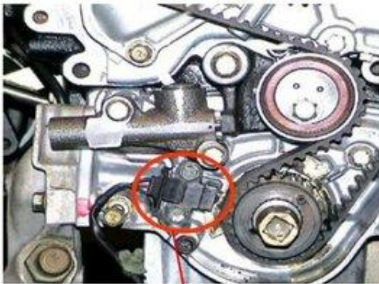

曲軸位置傳感器一般安裝在發動機后部飛輪平面上（圖a）或曲軸前端皮帶輪旁邊(圖b)。，與連接在曲軸上的信號脈沖盤相對應，用于檢測曲軸轉角位置及其旋轉速度。曲軸位置傳感器從外觀分帶線式和不帶線式兩種。

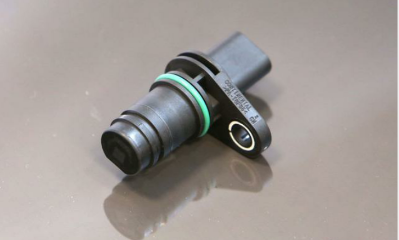

不帶線曲軸位置傳感器圖

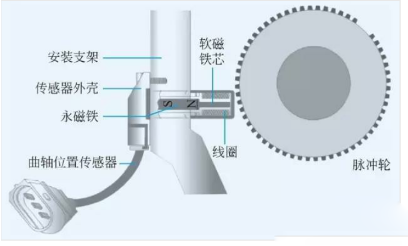

曲軸位置傳感器的工作原理

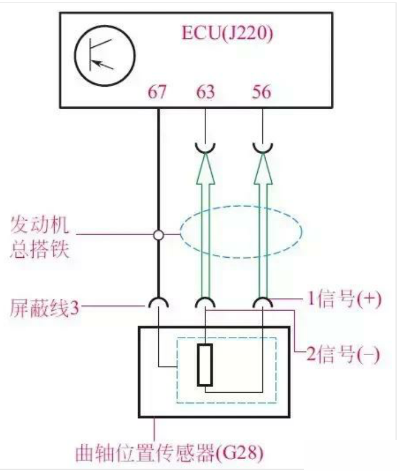

曲軸位置傳感器電路

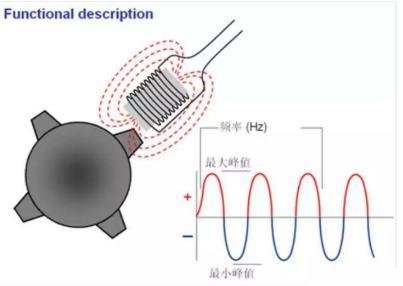

電磁感應原理 永磁體和信號盤形成磁場回路
曲軸位置傳感器一般為電磁脈沖信號式傳感器，裝在飛輪上，利用脈沖信號感應曲軸正時盤58 齒的缺兩齒位置，來判定曲軸旋轉時發動機的轉速和活塞的相對位置。發動機控制單元使用曲軸位置傳感器提供的這些信息生成正時點火信號和噴射脈沖，然后分別發送給點火線圈和噴油器。
注意：
曲軸位置傳感器為重要的傳感器之一，如果曲軸位置傳感器因損壞而無法輸出缺齒齒位的信號，會使發動機控制模塊（ECM）無法判斷曲軸位置，這將導致燃油系統及主繼電系統無法運作。
