【匹配方法】朗逸方向機匹配復位

 汽車知識     |      2019-04-15 17:36
電動助力轉向系統是由電動機直接提供轉向助力，省去了液壓動力轉向系統所必需的動力轉向油泵、軟管、液壓油、傳送帶和裝于發動機上的皮帶輪，既節省能量，又保護了環境。另外，還具有調整簡單、裝配靈活以及在多種狀況下都能提供轉向助力的特點。根據助力電機的安裝位置不同，電動助力轉向系統又可以分為轉向軸助力式、齒輪助力式、齒條助力式3種。電動助力轉向的基本原理是轉矩傳感器與轉向軸（小齒輪軸）連接在一起，當轉向軸轉動時，轉矩傳感器開始工作，把輸入軸和輸出軸在扭桿作用下產生的相對轉動角位移變成電信號傳給ECU，ECU根據車速傳感器和轉矩傳感器的信號決定電動機的旋轉方向和助力電流的大小，從而完成實時控制助力轉向，保證汽車在低速轉向行駛時輕便靈活，高速轉向行駛時穩定可靠。

今天帶來的案例是用Xtool朗仁PS90做朗逸方向機匹配復位。

1

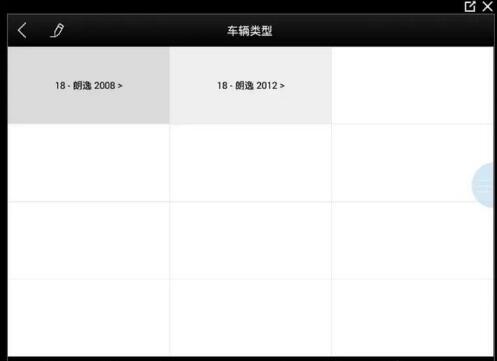

選擇“上汽大眾18-朗逸2012>”，進入下一步

2

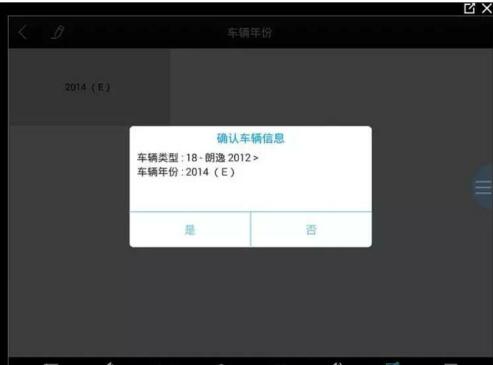

確認車輛信息，點擊“是”


3

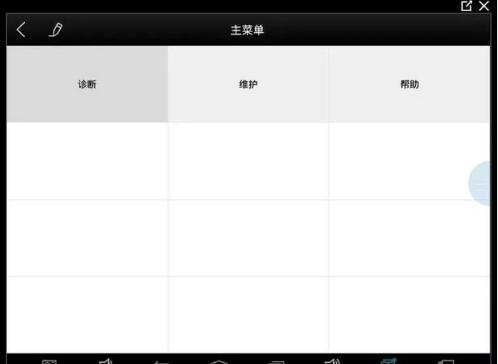

選擇“診斷”

4

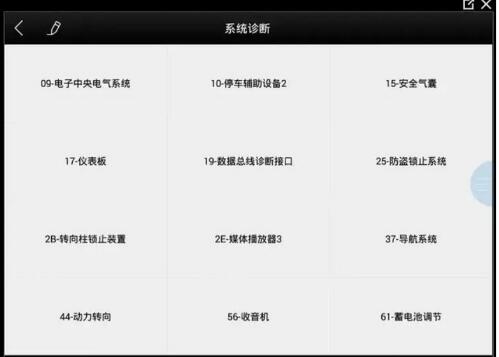

選擇“44-動力轉向系統”，進入下一步

5

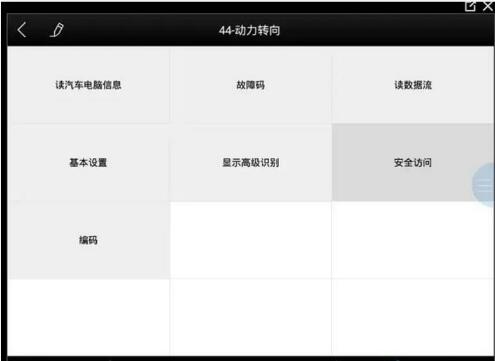

選擇“安全訪問”，進入下一步

6

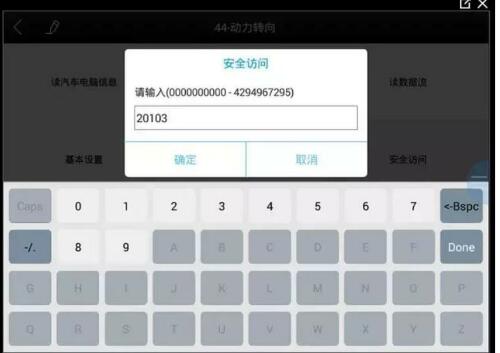

輸入20103，點擊確定

7

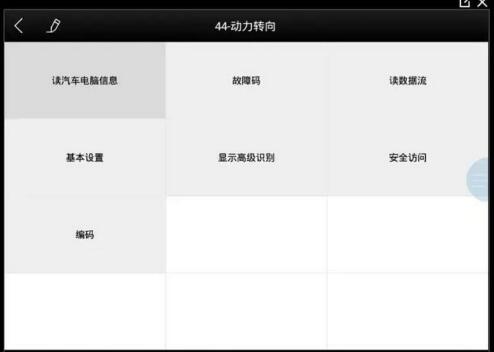

返回，選擇“基本設置”

8

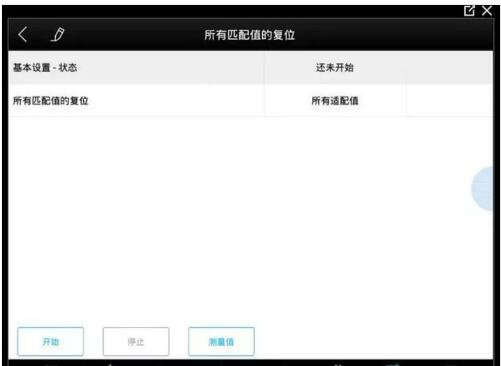

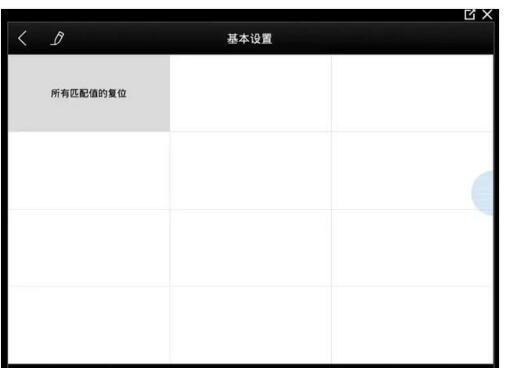

點擊“所有匹配值的復位”，進入下一步



9

點擊“開始”按鍵，所有匹配值的復位狀態變成已匹配即可

小結：一般出現此類故障都是發生了事故才會出現這種故障代碼，首先要確保安全氣囊沒有故障才可以進行基本設置，在基本設置過程中，必須按照流程操作，否則將無法設置。
