車輛著火后，發動機怠速運轉正常，踩油門踏板加速時，發動機轉速不能超過3000r/min，發動機排放故障指示燈亮。
診 斷 過 程

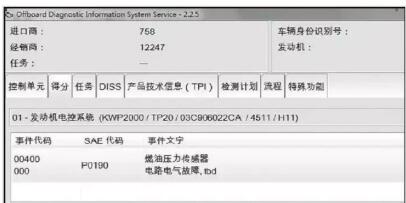

1 連接VAS6150B，通過自診斷查詢車輛電子設備，在“01—發動機電控系統”中有“燃油壓力傳感器、電路電氣故障”存儲，如下圖所示。

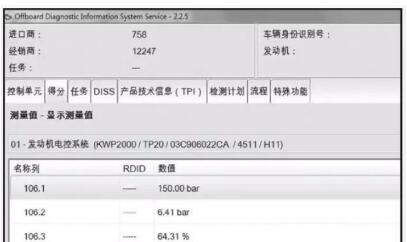

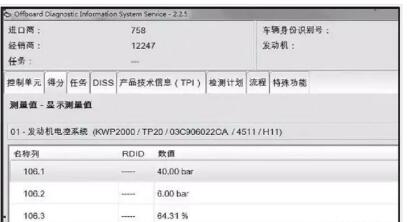

2 連接VAS6150B，在“01—發動機電控系統”中讀取106組燃油系統壓力值，發動機怠速和3000r/min時，106.2區測試結果分別是6.00bar和6.41bar，如下圖所示。
怠速時燃油壓力值▲
3000r/min時燃油壓力值▲

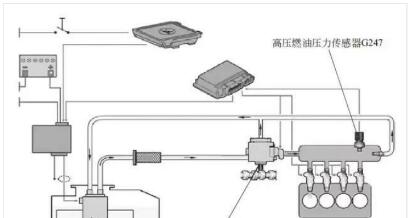

3 根據上面數據可知，發動機動力不足的主要原因是燃油油軌壓力過低。該車供油系統原理：油箱內的低壓油泵把燃油從油箱輸送到帶燃油壓力調節閥的高壓油泵，再由高壓油泵建立高壓燃油，然后把高壓燃油供給到燃油油軌處的噴油嘴。而燃油油軌壓力是由高壓燃油壓力傳感器來監測的。燃油供給系統原理如下圖所示。
燃油供給系統原理▲
4 導致診斷儀數據顯示燃油油軌壓力值過低的原因有高壓燃油泵或及其線路故障、高壓燃油壓力傳感器G247或及其線路故障、發動機控制單元故障、高壓油泵到燃油油軌管路堵塞、燃油油軌管路漏油泄壓。
5 根據故障碼“燃油油軌壓力傳感器電路，電氣故障”，結合電路圖（下圖）進行分析，故障的可能原因是燃油壓力傳感器G247及其線路故障或發動機控制單元故障。
燃油壓力傳感器電路 ▲
G28—發動機轉速傳感器；G40—霍爾傳感器；G247—燃油壓力傳感器；J623—發動機控制單元，排水槽內中部；T2jp—2芯插頭連接；T3bj—3芯插頭連接；T3br—3芯插頭連接；T6bu—6芯插頭連接，在氣缸蓋附近；T60—60芯插頭連接；D103—連接3，在發動機艙導線束中；D174—連接2（5V），在發動機預接線導線束中
6 把1598/39-2和1598/42檢測盒連接到發動機控制單元中，根據上圖，測量J623控制單元的T60/29和T60/13兩腳之間電壓為5V，正常。接下來檢測發動機控制單元端G247信號輸入，從怠速狀態加速到3000r/min，測量J623控制單元的T60/40對地電壓為5.01V，不變，正常應在0~5V之間變化。
7 檢測高壓燃油壓力傳感器G247信號輸出，從怠速狀態加速到3000r/min，反復加油、收油，測量高壓燃油壓力傳感器G247的T3br/2對地電壓為0.627V，不變，正常應在0~5V之間變化。根據上述電路圖，由高壓燃油壓力傳感器G247的T3br/2輸出電壓0.627V和J623的T60/40輸入電壓5.017V電位差推斷該信號線斷路。
8 檢查線路發現，發動機控制單元線束插頭的T60/40插腳松動。
故障排除及小結
故障排除：處理插腳后，故障排除。
故障小結：由于高壓燃油壓力傳感器G247信號線斷路，導致燃油壓力傳感器G247無法把正常的燃油壓力信號傳遞給發動機控制單元，發動機控制單元處于應急狀態，將發動機最高轉速限速到3000r/min，致使車輛加速不良。
