奔馳GLC F-CELL燃料電池SUV有多種運行模式和駕駛模式。運行模式包括4種：混動模式、燃料電池(純氫)模式、鋰電池(純電)模式和充電模式；駕駛模式包括3種：經濟模式、舒適模式和運動模式?；靹?dòng)模式中，燃料電池組工作在最佳效率區間，功率峰值由鋰離子電池組提供；燃料電池模式下，車輛行駛動力僅依賴氫氣，鋰離子電池組通過從燃料電池獲取能量保持SOC不變，該模式適用于長距離穩態巡航；鋰電池模式適用于短距行程，動力僅靠鋰電池組提供；高壓鋰電池組充電享有優先權，氫氣容量耗至限值前優先給鋰電池組充電至滿電。

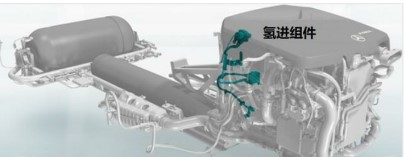

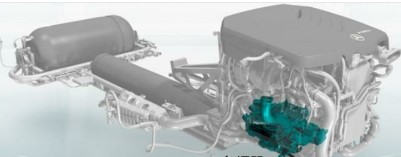

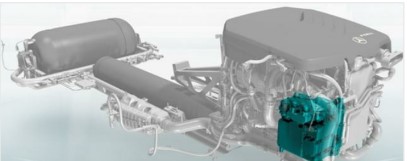

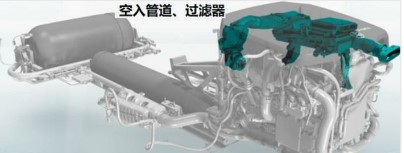

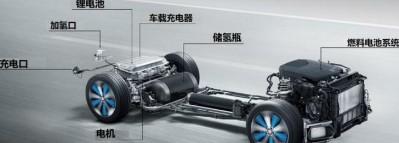

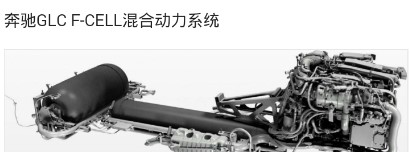

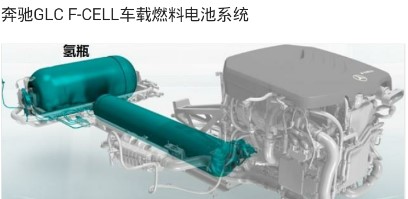

奔馳GLC F-CELL車載燃料電池系統分解
與現代NEXO、本田Clarity燃料電池汽車相同，奔馳GLC F-CELL燃料電池混動SUV同樣將高度集成化的燃料電池系統置于發動機艙，燃料電池發動機主要包括75kW燃料電池堆、電動渦輪增壓空壓機、膜式加濕器、氫循環、升壓轉換器、空氣濾清器、離子交換器、12V水泵和燃料電池控制單元等。

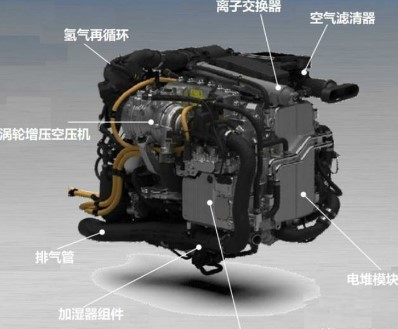

奔馳GLC F-CELL車載燃料電池發動機

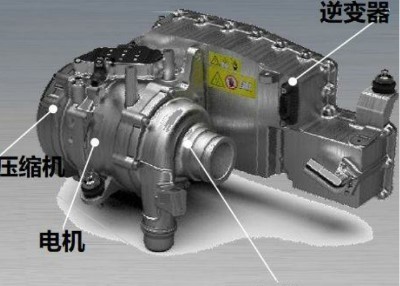

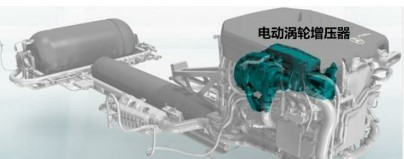

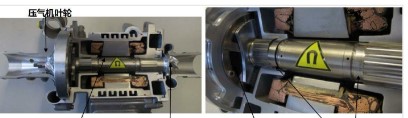

奔馳GLC F-CELL燃料電池SUV搭載帶有廢氣能量回收的電動渦輪增壓空壓機，通過將電動增壓和電堆出口廢氣渦輪增壓有機結合，提高燃料電池系統效率(尤其在低負荷區間)。采用無油空氣軸承，提高燃料電池耐久性和可靠性。通過全新設計和開發，該型電動渦輪增壓空壓機體積、重量、振動和噪音全面降低。

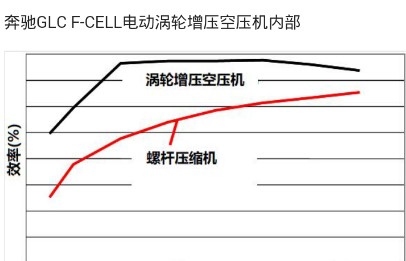

奔馳GLC F-CELL螺桿壓縮機和渦輪增壓空壓機對比
升壓轉換器主要作用是使燃料電池堆輸出電壓適應變化的車載高壓。奔馳GLC F-CELL燃料電池SUV搭載的DC/DC效率極高，超過98%。奔馳報道，在低溫暖機過程中，該型DC/DC可以大大降低燃料電池電壓，短暫性釋放熱量，加速燃料電池溫度提升。

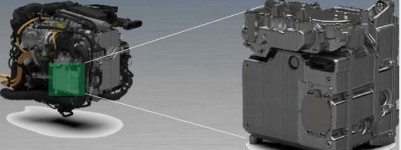

奔馳GLC F-CELL升壓轉換器
通過采用化學成分改善的超薄質子交換膜強化質子傳導效率、優化金屬極板流場氣體分配、調節運行條件等措施，與上一代燃料電池汽車相比，奔馳最新GLC F-CELL燃料電池堆的極限電流密度增加了近一倍。

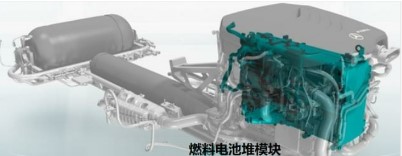

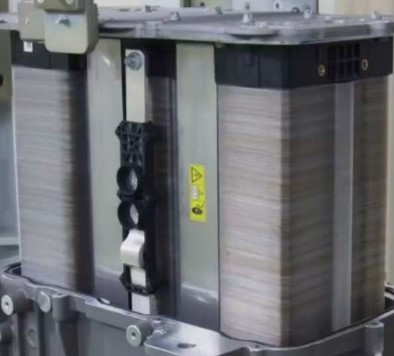

奔馳GLC F-CELL燃料電池堆實物

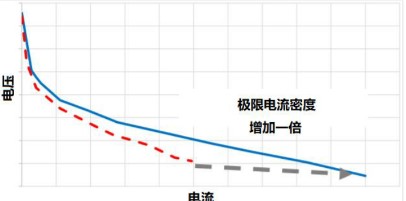

奔馳兩代燃料電池汽車電堆性能對比
此外，奔馳GLC F-CELL為提升燃料電池系統功率密度，對相關零部件進行了高度集成開發，比如對進氣端板集成化，即將水氣進出歧管和氫氣再循環分配板高度總成；集成多個空氣部件，如加濕器和水氣分離器集成等。
多功能端板
